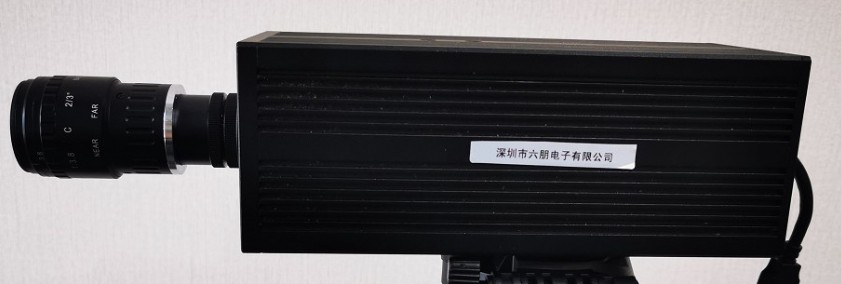

INGAAS短波红外相机采用高灵敏度INGAAS焦平面探测芯片,
光谱响应范围0.9μm~1.7μm,(可扩展波长300NM-2.2UM )量子效率最高达90%以上,可适用在不同成像环境和低光照条件下进行工作,
产品采用模块化设计,集成度高;同时具备透烟雾能力强、距离可调、接口丰富等特点,在激光检测、天文观测、高温成像,工业探伤等方向得到广泛应用。
高分辨率InGaAs短波红外相机应用
太阳能电池筛选
半导体失效分析
多光谱成像与光谱
深层组织成像
单线态氧的成像
光伏材料的光致发光成像
近红外荧光和吸收
多晶硅太阳能电池
天文学
高温成像
高灵敏度制冷InGaAs短波红外相机应用
半导体失效分析
多光谱成像与光谱
深层组织成像
单线态氧的成像
光伏材料的光致发光成像
近红外荧光和吸收
多晶硅太阳能电池
天文学
●边海防监控
●太阳能电池检查
●半导体检测
●激光光斑检测
●高光谱成像
●医疗OCT成像
●辅助驾驶视觉增强
●森林防火
下图是我公司用INGAAS相机拍摄的 1060NM和1064NM激光的光束和光斑成像质量图片
激光(LASER),是“LightAmplification by Stimulated Emission of Radiation”的缩写。在 1960 年,科学家梅曼(美国)研发了红宝石激光器,从此以后,激光应用到各个领域中,它已经应用到医学、军事、工业等领域。例如,在医学中,应用主要分三类:激光生命科学研究、 激光诊断和激光治疗;在军事中,激光可以作为武器使其定向发射直接毁伤目标或使之失效,还可以用激光进行通信、测速等;在工业中,激光应用也极为广泛,例如用来做激光测云仪、 激光光谱和激光传感器等。激光应用领域在不断的拓展,为此检测激光参数显得尤为重要,而这些激光器中,很大一部分是集中在红外波段内,例如 1064nm,1350nm, 1550nm。
激光探测需要对激光的光斑形貌,激光的发射信息,激光经过光路系统后的变化进行捕捉探测以及分析,激光具有不可见性(红外激光)及高重频等特点,需要采用红外相机及超高速相机来进行探测分析。
由于短波红外相机的功能越来越强大,其技术也越来越完善,这让光学信息采集处理也达到了一个新的高度。因此,设计出一个以现代光学为基础,短波红外传感器为图像采集工具的图像采集处理系统,并将其运用到激光光斑检测中,这样就会很大的提高激光光斑检测的精度、速度和准确度。
传统的光学测量仪器虽然抗干扰能力强,但是传统的光学仪器不利于自动化检测,因为它们需要人为的手动调整工件的位置。近些年随着短波红外探测技术和计算机技术的飞速发展,基于短波红外相机的检测系统便得到非常好的应用。采用该方法进行光学方面的检测有很多优点,例如,光束检测的速度快、精度高、抗干扰强、稳定性高等。同时,还可以避免自动化测试程序不高、传统光学编程难等问题。
常用的光通信波长 1550nm,虽然都在人眼不可见区域,但却是短波红外最佳探测区域。这类应用中,激光大多需要直接作用在相机靶面,用户往往提出能量过高、光斑过小、相机无法与光纤对准等问题。针对客户痛点,将短波红外相机和短波变倍镜头进行软硬件结合应用到光斑检测领域是一种非常好的解决方案,方便用户将红外相机直接用于光斑进行端面成像,并可进行光斑的分析处。
镜头产品透过率曲线图
相机特点
1)网络数字视频输出及模拟视频输出;
2)数字视屏输出帧频可到 100Hz,提供 C++、C#SDK;
3)自动对比度调节,亮度调节;
4)内部固件可完成单点及两点校正;
5)内部固件支持坏点替换功能;
SWIR短波红外光电系统成像优点
1)高识别度:SWIR成像主要基于目标反射光成像原理,其成像与可见光灰度图像特征相似,成像对比度高,目标细节表达清晰,在目标识别方面,SWIR成像是热成像技术的重要补充;
2)全天候适应:SWIR短波红外镜头成像受大气散射作用小,透烟、雾或霾能力较强,有效探测距离远,对气候条件和战场环境的适应性明显优于可见光成像;
3)微光夜视:在大气辉光的夜视条件下,光子辐照度主要分布在1.0-1.8um的SWIR波段范围内,这使得SWIR夜视成像相比于可见光夜视成像而言具有显著的先天优势;可较深的阴影中提取图像细节,并能穿透窗户玻璃进行成像,尤其适合在黑暗处或夜晚使用。
4)隐秘主动成像:在0.9-1.7um波段内,军用激光光源技术成熟(1.06um、1.55um),这使得SWIR成像在隐秘主动成像应用中具有显著的对比优势;
5)光学配置简便:SWIR光能穿透玻璃,SWIR相机不需要特制外壳,只要装配一个保护窗口玻璃即可,当应用于某种特定平台或场合时,具有极大的灵活性。
短波镜头还应用在激光光束检测,指向测量,发散角,光束宽度,及其它光束特性检测激光光束轮廓识别,用于检测激光束的传播,质量和空间特征。这些空间的特点,包括束宽,发散和方向。激光束分析对于利用激光技术为核心的产品制造商非常重要。在医疗和工业领域的应用,往往需要激光源作为工具,必须加以分析和理解这些激光器。设计激光印刷,焊接,切割,光纤产品需要知道激光器的效率,功率,以及特殊分布,这些信息只能通过激光束分析系统得到。
|
