 PMT光电倍增管 光电倍增管模块 H17928-11 H17928-20
弱光检测通常是先将光信号通过光电器件转换成电信号，再经前置放大电路放大后，由A/D转换电路将模拟信号转换成数字信号进行分析处理。弱光检测技术广泛应用于现代通信、医疗和科研等领域。弱光检测电路一个重要性能指标是对噪声的滤除能力，但在弱光检测时，光信号和噪声几乎处于同一数量级，信号很容易淹没在噪声中，不利于后续电路处理。传统方法是采用电路级联来滤除干扰，放大信号；但这种电路需用精密电阻，且设计复杂，电路体积大，可靠性差。随着集成对数放大电路的发展，其宽动态范围、高精确输出的显着特点，光检测电路也得到不断发展和完善，对数电路具有优异的数据压缩性能，可将很宽的输入动态范围信号压缩在很窄的电压范围内。
伴随计算机技术、光电子技术、激光运用技术的发展,以及各类光电转换器件的研发运用,推动了微弱光信号的检测技术的发展。在光电光纤通信 食品检测、疾病诊断、生物发光 化学发光检测和药物研究等领域,微弱光检测前置放大器技术越来越普及 本前置放大电路 12V供电 0-5V 和0-10V模拟量电压输出 ，方便检测
微弱光信号前置放大器 微瓦级 纳瓦级 皮瓦级 微弱光信号检测电路 微弱光检测在军事、光纤通信,生物化学、医疗分析等领域有广泛的应用。本公司以微弱光检测应用于生物样品测定为背景，根据生物样品测定中微弱荧光和生物/化学发光的检测需求，研发了微弱光检测系统，满足了微弱荧光、生物/化学发光的检测要求。微弱光信号前置放大器是基于SIPM固态硅光电倍增管技术设计。工作波长范围350nm~1100nm 和INGAAS 900NM-1700NM
SIPM 光电倍增管 350NM-1100NM
光电转换增益 光电响应灵敏度（典型值） 铟镓砷APD INGAAS 900NM-1700NM
微弱信号探测（低至10PW)
12V/ 10NW-20NW 微弱信号探测 (低至10-100PW)光电响应灵敏度（典型值）
5V-7V/20PW-100PW 12V/ 10NW-20NW
12V/ 100-200VW 5V/ 10PW-100PW
12V/ 100VW-200VW
FC/APC光纤接口和空间光接口(IN信号输入)
FC/APC光纤接口和空间光接口(IN信号输入)
BNC/SMA输出 0V-15V 可调节(OUT信号输出) BNC/SMA输出 0V-15V 可调节(OUT信号输出)
应用领域： 应用领域: 光纤传感 激光雷达 激光测距 光纤通信
微弱荧光发光 生物发光 化学发光 检测 高速激光脉冲检测 光谱检测物理实验.

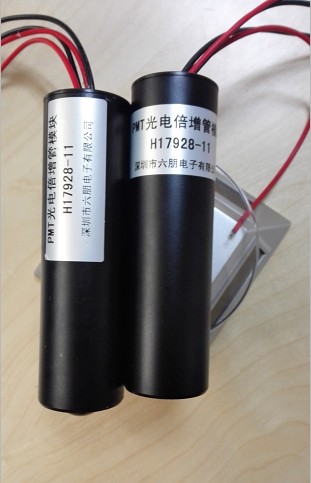

H17928-11型光电倍增管模块由SIPM硅光电倍增管、电源驱动电路和前置放大电路组成。SIPM硅光电倍增管产生的电流信号经I-V变换放大后变为电压信号输出0V-12V模拟量信号方便后续操作提取。光电倍增管模块适用简单方便 应用场合包括 微弱光信号检测 荧光信号探测 光学物理光谱检测实验 化学发光 生物发光检测。
规格参数 (+25℃)
|
参数
|
范围
|
单位
|
|
输入电压
|
12
|
V
|
|
最大输入电流
|
500-1000
|
mA
|
|
|
|
|
|
|
|
|
|
光谱响应范围
|
350～1000
|
nm
|
|
峰值波长
|
400-850
|
nm
|
|
最大线性输出电压 0V-12V
|
|
|
|
|
|
|
|
|
|
频率带宽
|
20KHZ 50KHZ 500
|
kHz
|
|
失调电压
|
Typ.
|
±0.2
|
mV
|
|
纹波噪声(峰峰值)
|
Max.
|
4
|
mV
|
|
恢复时间
|
Max.
|
0.2
|
s
|
|
工作环境要求
|
温度
|
+5～+40
|
℃
|
|
湿度
|
≤90%RH
|
--
|
|
保存环境要求
|
温度
|
-20～+50
|
℃
|
|
湿度
|
≤93%RH
|
--
|
|
重量
|
185
|
g
|
物理尺寸 直径35MM 长120MM
|
